數字接地電阻測試儀、精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等。

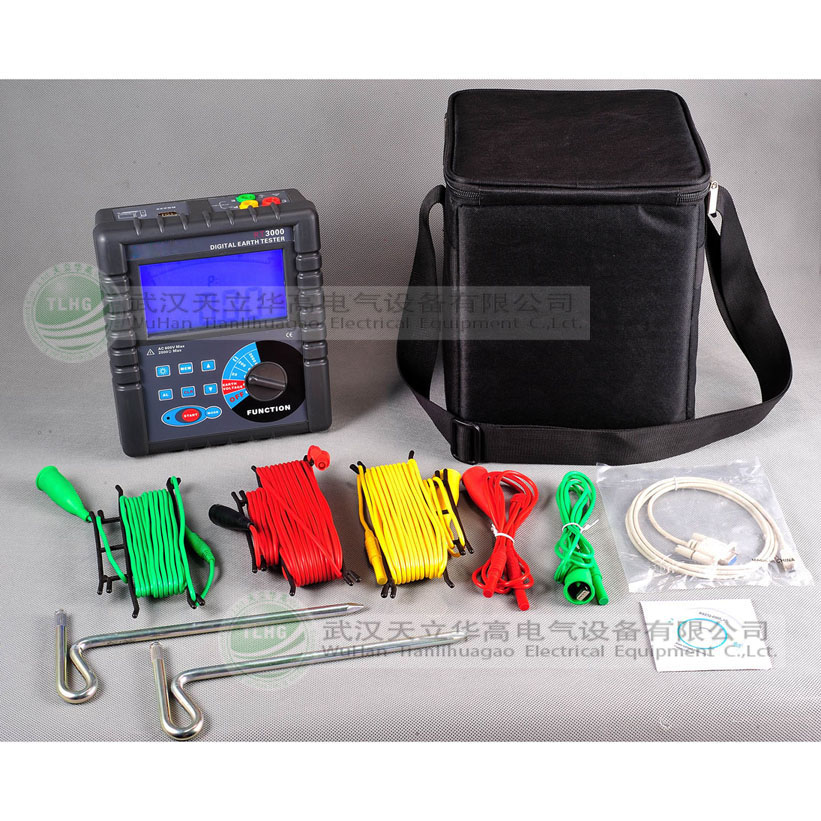

    TLHG-903接地電阻測試儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。
    TLHG-903接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用最新數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

接地電阻測試儀基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	----
環境濕渡	40%～60%	＜80%	----
儀表工作電壓	9V±0.1V	9V±1.5V	----
輔助接地電阻值	＜100Ω	＜30kΩ	rC、rP
干擾電壓	無	＜20V	----
干擾電流	無	＜2A	----
測R時電極間距	a＞5d	a＞5d	----
測ρ時電極間距	a＞20h	a＞20h	----

1、一般規格

功    能	二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量
電    源	DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時)
量    程	接地電阻：0.00Ω～30.00kΩ
	土壤電阻率：0.00Ωm～9000kΩm
測量方式	精密4線、3線法測量、簡易2線測量接地電阻
測量方法	接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間）
測試頻率	128Hz/111Hz/105Hz/94Hz(AFC)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
測試電壓波形	正弦波
電極間距范圍	可設定1m～100m
換    檔	接地電阻：0.00Ω～30.00kΩ全自動換檔
	土壤電阻率：0.00Ωm～9000kΩm全自動換檔
背    光	可控藍屏背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，藍屏背光
測量指示	測量中LED閃爍，LCD倒計數,進度棒圖指示
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表尺寸	高寬厚：215mm×190mm×95mm
標準測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ10mm×150mm
測量時間	對地電壓：約3次/秒
	接地電阻、土壤電阻率：約5秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 600V以下測量
RS232接口	具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
通 訊 線	RS232通訊線1條，長1.5m
數據存儲	300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
電池電壓	當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池
功    耗	待機: 約20mA(背光關閉)
	開機開背光：約45mA(背光關閉25mA)
	測量：約100mA(背光關閉)
質    量	總質量：4.5kg(含包裝)
	儀表：1443g(含電池)
	測試線：1560g
	輔助接地棒：935g(4根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐    壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。

2、接地電阻測試儀基準條件下基本誤差及性能指標

測量功能	測量范圍	精度	分辨力
接地電阻 (R)	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
土壤電 (ρ)	0.00Ωm～99.99Ωm	根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地電壓	AC 0.0～600V	±2%rdg±3dgt	0.1V

注：1. rC max或rP max時的附加誤差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt。
